    具有過流保護的直流可調穩壓電源_電路圖

    2019-07-01 03:58 1081次瀏覽 來源:

      具有過流保護的直流可調穩壓電源 本電源的主要器件是通用穩壓集成塊LM723,內部含有啟動電路、恒流源、基準穩壓源、過流保護等電路。配合大功率調整管,可輸出0~20?連續可調的穩定電壓,最大輸出電流可達2A,并且具有過流保護功能,可作為手機、BP機的維修電源,也可用于蓄電池充電。電路見圖1,正常使用時,紅色和綠色發光二極管同時閃亮,調節電位器W可使輸出電壓在0~20?范圍內調節。當輸出端出現過流或短..

      具有過流保護的直流可調穩壓電源 本電源的主要器件是通用穩壓集成塊LM723,內部含有啟動電路、恒流源、基準穩壓源、過流保護等電路。配合大功率調整管,可輸出0~20?連續可調的穩定電壓,最大輸出電流可達2A,并且具有過流保護功能,可作為手機、BP機的維修電源,也可用于蓄電池充電。

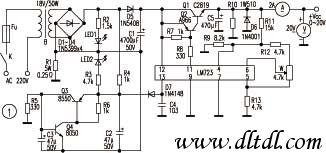

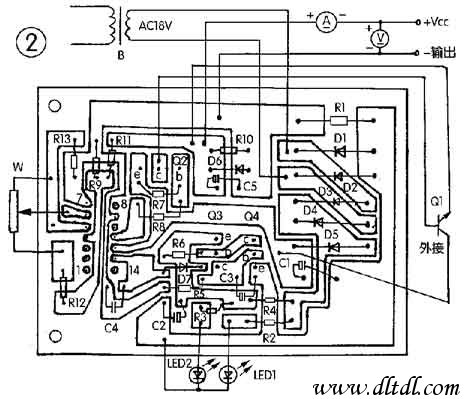

      電路見圖1,正常使用時,紅色和綠色發光二極管同時閃亮,調節電位器W可使輸出電壓在0~20?范圍內調節。當輸出端出現過流或短路時,R1兩端的壓降大于0.6V,Q3、Q4導通,此時綠燈熄滅,D7導通,LM723的紒紞矠腳電壓下降接近0V,內部檢測電路動作,紒紜矠腳輸出高電壓23V,使Q1、Q2截止,因此無電壓輸出,起到保護作用。只有關機后重新開機才有輸出。為保證調整管Q1輸出額定電流時不被燒壞,應加裝足夠大的散熱片。整個電源可用塑料盒作機殼,前面板裝電流表、電壓表、開關、調節電位器。輸出接線端子以及紅綠色發光二極管。本電路只要元件良好,無需調試即可正常工作。其中Q1最好采用進口的C2819、2N3395等大功率管,IC可用LM723、MC1723等。印刷電路見圖2。
    具有過流保護的直流可調穩壓電源_電路圖
    具有過流保護的直流可調穩壓電源_電路圖
